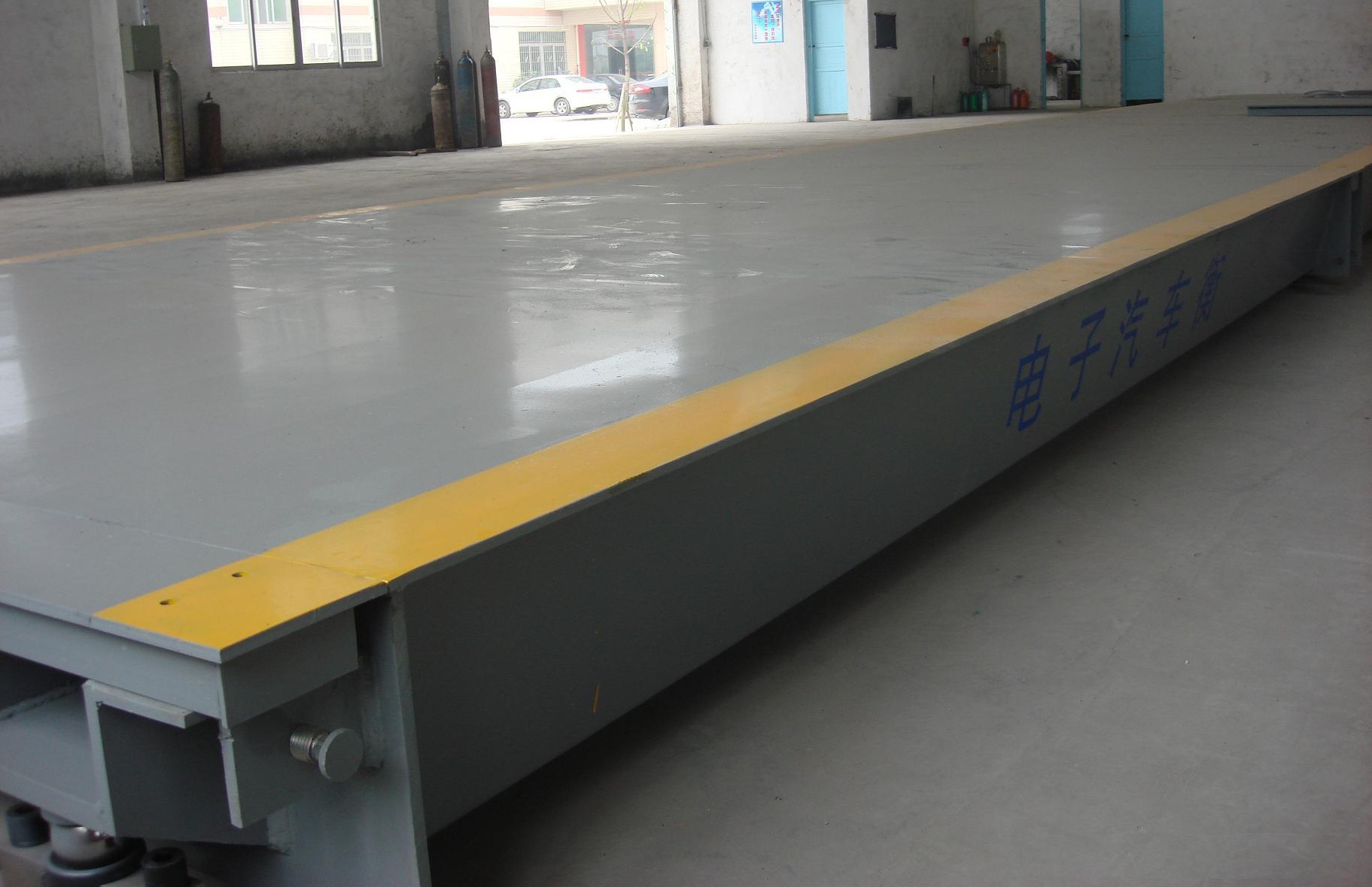

SCS-B系列電子汽車衡大地磅

一、產品描述

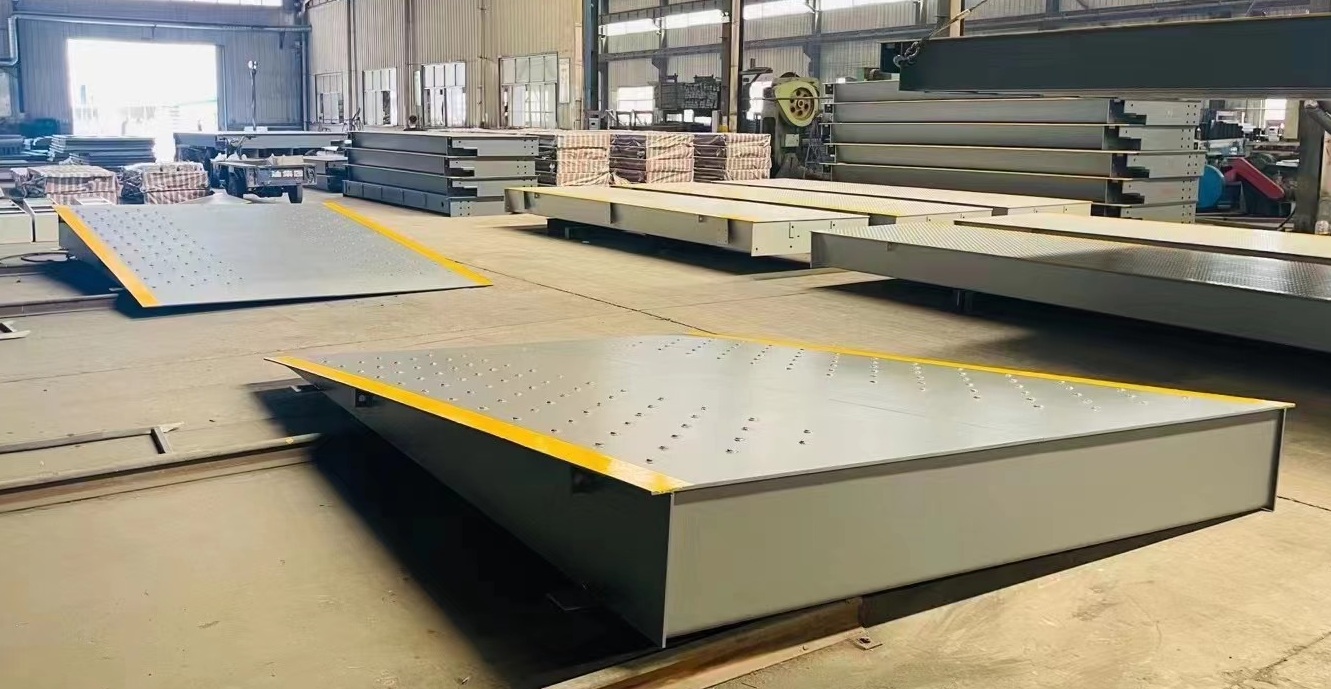

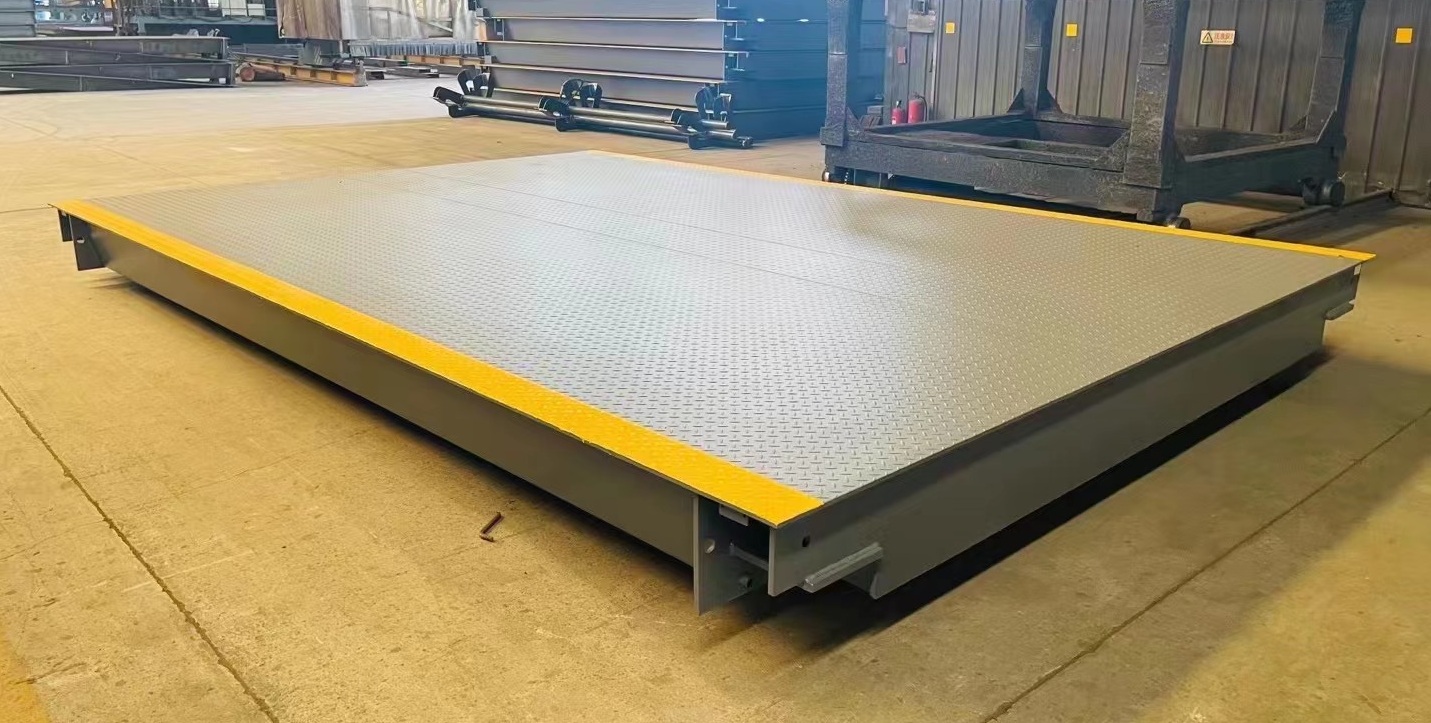

上海全扶高質量全電子汽車衡，具備高端品質及高配置技術水平，稱重迅速準確，數字顯示，直觀易讀，穩定可靠,易維護。采用計算機輔助設計，無蓋板，搭接方便，集模塊化、標準化、批量化、專業化等顯著特點，結構堅固，做工精細，造型美觀，堅固耐用，秤臺主粱采用現代橋梁核心技術，U型截面閉口肋冷彎型鋼制造，大型構件均采用自動連續焊縫組焊而成，面板中縫采用埋弧焊，秤體整體拋丸，靜電噴塑處理，確保超強的防腐性能。采用無基坑安裝形式，安裝調試和維護簡便，基礎建設投資費用少。稱重系統配有穩定可靠的高精度稱重傳感器和智能化稱重顯示控制器，具有高靈敏度，高分辨力，軟件功能豐富。稱重?cái)?shù)據經儀表標準輸出接口，可供打印機記錄，也可與計算機連接，組成稱重管理系統。能長期可靠地應用于各種工業及貿易場合，如冶金、礦山、建筑、化工、港口、倉庫以及工廠企業的領域，是理想的各類載重貨物車輛的稱重計量設備。

二、工作條件

系統電源： 220VAC(-15%~ +10%)，100VA, 50Hz士2% .

溫度范圍：傳感器-35~+65C，顯示器-10~+45C

相對濕度：<95%

危險區域： II B/C T6, 可選本安型防爆或復合隔爆型

三、型號規則

名稱：電子汽車衡

統稱型號：SCS-XXt

安裝方式：有基坑或無基坑

產品編號：M：模擬式、D：數字式、XXXX：秤臺尺寸、XXt：量程

例如: D-3018 -100t：3X18m 100t 數字式汽車衡

四、產品規格：

五、產品標準：

汽車衡的設計、制造、包裝、運輸、儲存、驗收遵照下列標準及其它有關中國國家標準和規范：

GB/T 7723-2017固定式電子秤

GB/T14249.1電子衡器安全要求

GB/T14249.2電子衡器通用技術條件

GB/T 7551-2008稱重傳感器

J16669-2003稱重傳感器檢定規程

GB/T 7724-2008稱重顯示控制器

J]G907 -2003動態汽車衡檢定規程

GB/T 14250-2008衡器術語

QB/T 1563-2003 衡器產品型號編制方法

QB/T1588輕工機械衡器通用技術條件

GB/T 1764漆膜厚度測定法

GB986 埋弧焊焊縫坡口的基本形式和尺寸

GB3323鋼溶化焊對接接頭射線照相和質量分級

GB11345鋼焊縫手工超聲波探傷方法和探傷分級

GB/T 8923涂裝前鋼材表面銹蝕等級和除銹等級

GB7251低壓成套開關設備

GB/T 13384機電產品包裝通用技術條件

六、工作原理：

汽車駛上秤臺，在重力作用下，稱重傳感器彈性體產生形變，粘貼于彈性體上的應變計橋路(惠斯通電橋)阻抗失去平衡，輸出與重量數值成比例的電信號，經傳放大器、A/D轉換器、微處理器等電子元器件進行相應的數據處理，輸出數字信號稱重儀表顯示。如果顯示儀表與計算機、打印機連接，儀表可同時把重量信號通過專用接口按照特定的協議傳輸給計算機等設備組成稱重管理系統。

七、系統配置：

電子汽車衡的標準配置由機械部分（秤體）、電氣部分（傳感器、儀表、接線盒、電纜）、選配部分（大屏幕、計算機和管理軟件、打印機、電源保護器、道閘系統、攝像監控系統）組成。

可選配稱重大屏幕：

遠距離觀察稱重結果，可作為稱重裝置的輔助顯示器

動態掃描鎖存技術，6位LED字高75mm數碼管

超高亮度數碼塊，特制的光學濾波薄膜，視角范圍大

顯示系統或儀表輸出的毛重、凈重

電源: 187~242V AC; 49~51Hz

通訊接口: RS232或RS485或20mA電流環

使用環境溫度: -10~45°C; 使用環境濕度:≤85%RH

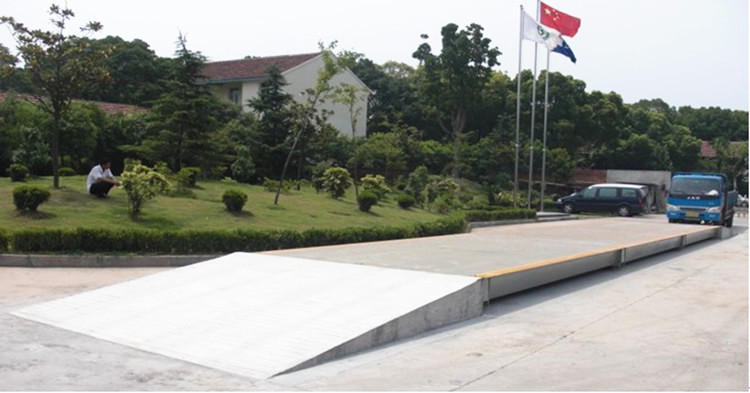

實用案例：推薦使用地上式汽車衡
