KH400G彩色
無紙記錄儀最多能輸入四十八個通道。儀表具有全隔離萬能輸入功能，集熱電偶信號、熱電阻信號、標準電壓、標準電流信號于一體。輸出采用模塊化結構，可提供報警（最多可輸出16路報警）、饋電、溫壓補償、打印、通訊等功能。儀表具有強大的顯示功能，高精度棒圖顯示、實時曲線顯示、歷史曲線追憶、瞬時流量顯示、累積流量顯示、報警狀態顯示，同時可直接查詢某年、月、日、時、分、秒的數據，快捷方便�？赏饨覷盤轉存功能，大大提高了數據轉移的方便性。直接連接微型打印機，可打印指定時間的實時數據、歷史數據和曲線數據；儀表除有RS232和RS485通訊以外，還可通過10M速率ENTHERNER以太網接口，支持上位機遠程組態和數據管理。
|
一、主要技術指標 |
二、型號說明 |
|
u 測量精度：±（0.2%FS+1）個字
u 電源電壓：AC85-240V
u 顯 示：640×480點陣
10.4寸彩 色液晶顯示
u 輸入規格：
熱電偶：K、S、N、E、J、T、B、R、Wer526/523
熱電阻：PT100、CU50、CU100
線性電壓：0-5V、1-5V、0-10V、0-20mV......
線性電流：4-20mA、0-10mA......
脈沖輸入：訂貨時須知脈沖大小
其它輸入：R、WRe526、mV、其它
u 輸出規格：
變送輸出：4-20mA、0-10V......
繼 電 器：R2C（最多48路）
饋 電：U3
打印/通訊接口：S1、S2、Y、P
USB接口：U
u 記錄時間：
記錄間隔時間可設定：1、2、3、4、5、
6、7．．．．．．秒可任意設置。
16通道間隔為1分鐘時,可記錄180天
u 斷電保護時間：
用電子硬盤保存參數和歷史數據，
斷電后永久保存。
u 外形尺寸：288×288×170mm
安裝尺寸：281×281×150mm
u 環境溫度：-20-50℃
u 環境濕度：0-85%RH
|
 |

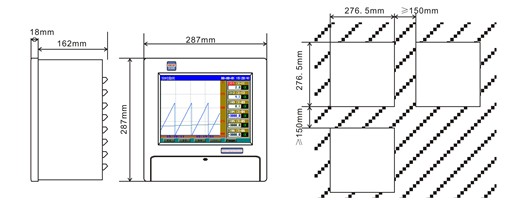

三、安裝尺寸

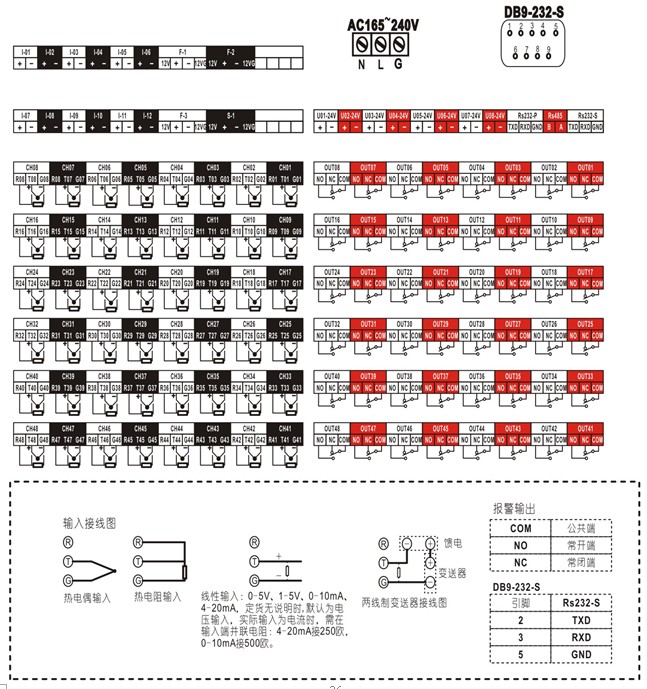

四、接線端子

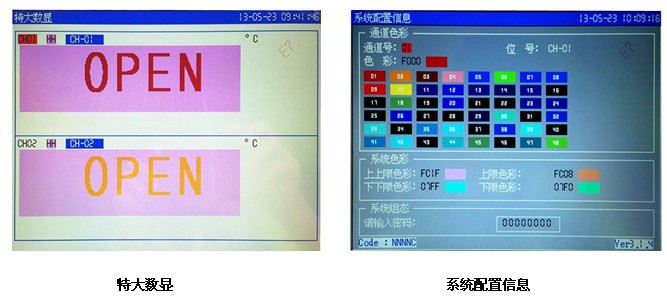

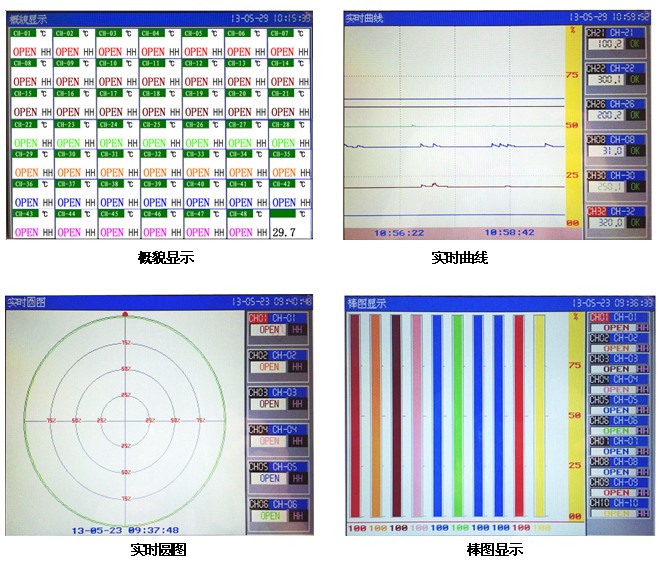

五、儀表畫面顯示：
